逆變器控制電路的保護電路分為逆變器保護和異步電動機保護兩種，保護功能如下：
(1)變頻器保護
瞬時過電流保護用于逆變器電流負載側的短路等，在逆變器電器的電路部件中流過的電流達到異常值(超過允許值)時，瞬時停止逆變器運行，切斷電流，在轉換器的輸出電流達到異常值時，也同樣停止逆變器運行。
過載保護、變頻器、變頻器輸出電流持續超過額定值且超過規定時間，為了防止變頻器設備、電線等的破損，變頻器停止運行，適當?shù)谋Ｗo(hù)需要時限特性，采用熱繼電器和電子熱保護，過載時負載的GD2(慣性)過大，負載過大，電動機.
使用zaisheng過電壓保護、變頻器使電機急速減速時，zaisheng電力會導致直流電路電壓上升，超過允許值，因此通過停止變頻器的運行或急速停止的方法可以防止過電壓。
一、過流(OC)
修理變頻器時檢測出過電流是變頻器警報zui頻繁的現象。
(1)重啟后，1升跳閘。這是過電流非常嚴重的現象。主要原因是負載短路，機械部分堵塞。變頻器模塊的破損電機轉矩過小等現象。
(2)接通電源后飛行，此現象通常無法復位。主要原因是模塊故障、驅動電路故障和電流檢測電路故障。
(3)重啟時并非立即跳閘，而是加速時加速時間設定過短、電流上限設定過短、轉矩提升(V/F)設定過高的主要原因。
二、過電壓(OU)
過電壓警報一般是在停止時發生的，主要原因是減速時間過短，制動電阻和制動單元存在問題。
(1)例臺安N2系列的3.7kW變頻器停機時跳過“OU”。
分析與維護：在修理該機器前，首先弄清“OU”報警的原因，逆變器的作用是：逆變器減速時，電機轉子繞組切斷旋轉磁場的速度快，轉子的電動勢和電流zengda，電機進入發電狀態，zaishengnengliang在逆變中通過與大功率開關管并聯連接的二ji管流入直流環，直流母線電壓上升，因此zhongdian檢查制動回路，發現測量放電電阻也沒有問題，測量制動配管(ET191)時被破壞外部控制電路.
變頻器外部控制電路主要指頻率設定電壓輸入、頻率設定電流輸入、正轉、反轉、點動及運行停止控制、多級轉速控制。頻率設定電壓(電流)輸入信號通過變頻器內的A/D轉換電路輸入CPU。其他控制通過變頻器內輸入電路的光電耦合器絕緣傳遞給CPU。通過大家對我的提議和對我的支持，現在有些變頻器是zui基本的，基礎知識為大家做出了貢獻。
逆變器的開關電源主要包括輸入網格濾波器、輸入整流濾波器、轉換器、輸出整流濾波器、控制電路、保護電路。
1.二ji管并聯限幅器電路圖
2.二ji管串聯限幅電路
逆變器控制電路結構
控制電路包括頻率、電壓等運算電路、主電路的電壓、電流檢測電路、電動機速度檢測電路、用于放大運算電路的控制信號的驅動電路、逆變器與電動機等的保護電路。
1)運算電路將外部的速度轉矩等指令與檢測電路的電流電壓信號進行比較運算，決定逆變器的輸出電壓頻率。
2)電壓電流檢測電路
從主電路電位隔離檢測電壓、電流等。
3)驅動電路
為了驅動主電路器件的電路，與控制電路隔離，接通、斷開主電路器件。
4)I/0輸入輸出電路
為了使逆變器更為交互，逆變器具有多個輸入信號的輸入(例如運轉、多級速度運轉等)信號、逆變器的原理、各種內部參數的輸出“電流、頻率、保護動作驅動等”信號。
5)速度檢測電路
將異步電動機上搭載的速度檢測器(TG、PLG等)的信號作為速度信號發送至運算電路，通過指令和運算可以使電機以指令速度運行。

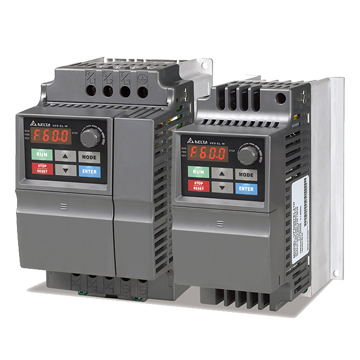

東莞豐石電子臺達通用變頻器,全新原裝正品,價格親民優惠,售前售后服務好,提供專業技術支持,臺達通用變頻器系列齊全,歡迎咨詢訂購!服務熱線：13825750017（微信同號）杜小姐！
